Solar Tracking Module Automatic Tracker Single Axis Solar Tracking Module Search Light Solar-powered Automatic Tracker Board
319.20৳
857 in stock
♦ Disclaimer: AliMarket একটি ক্রস বর্ডার শপিং সার্ভিস প্রোভাইডার। আমাদের মূল লক্ষ্য বর্ডার বাধা পেরিয়ে আপনাকে কাঙ্ক্ষিত পণ্য এনে দেওয়া। AliMarket এ প্রদর্শিত প্রোডাক্ট বিভিন্ন থার্ড পার্টি শপিং ওয়েবসাইট থেকে সংগৃহীত। অর্থাৎ AliMarket সরাসরি কোন পণ্যের সেলার বা ম্যানুফ্যাকচারার নয়। তাই AliMarket কোনো প্রাসঙ্গিক, জামানত বা যৌথ দায় নিতে বাধ্য নয়। তবে গ্রাহক স্বার্থ রক্ষার্থে শপিং ওয়েবসাইটের রিফান্ড পলিসি অনুসারে AliMarket বিফর এবং আফটার সেলস সার্ভিস দেয়।
Description
- Package: SMD
- is_customized: Yes
- Dissipation Power: .
- Supply Voltage: .
- Application: Solar Tracking Module
- Type: electronic module
- Brand Name: EQV
- Origin: Mainland China
- Condition: New
- Operating Temperature: .
Solar Tracking Module Automatic Tracker Single Axis Solar Tracking Module Search Light Solar-powered Automatic Tracker
Parameter

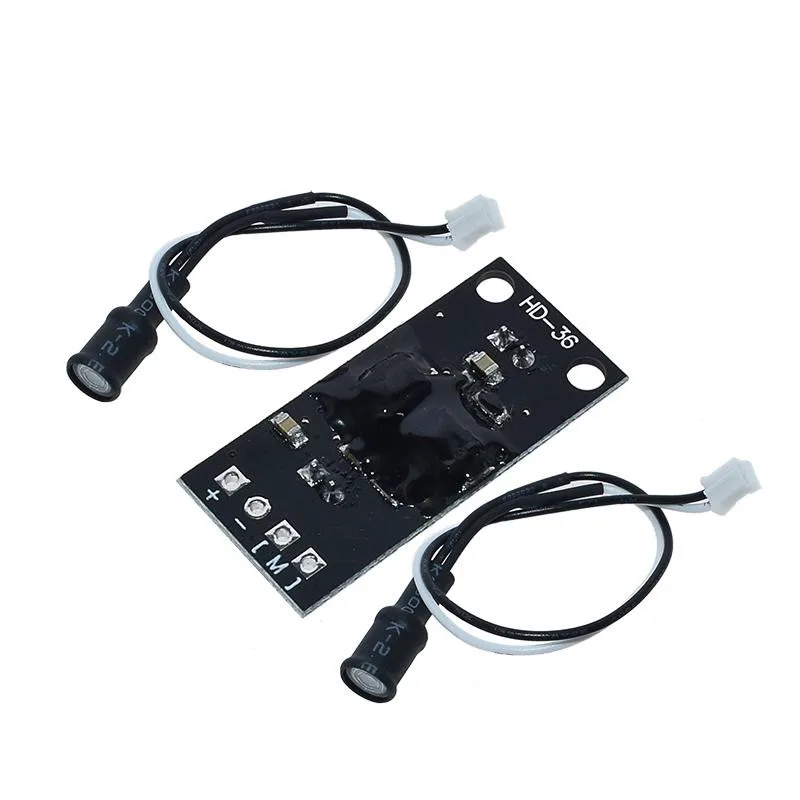

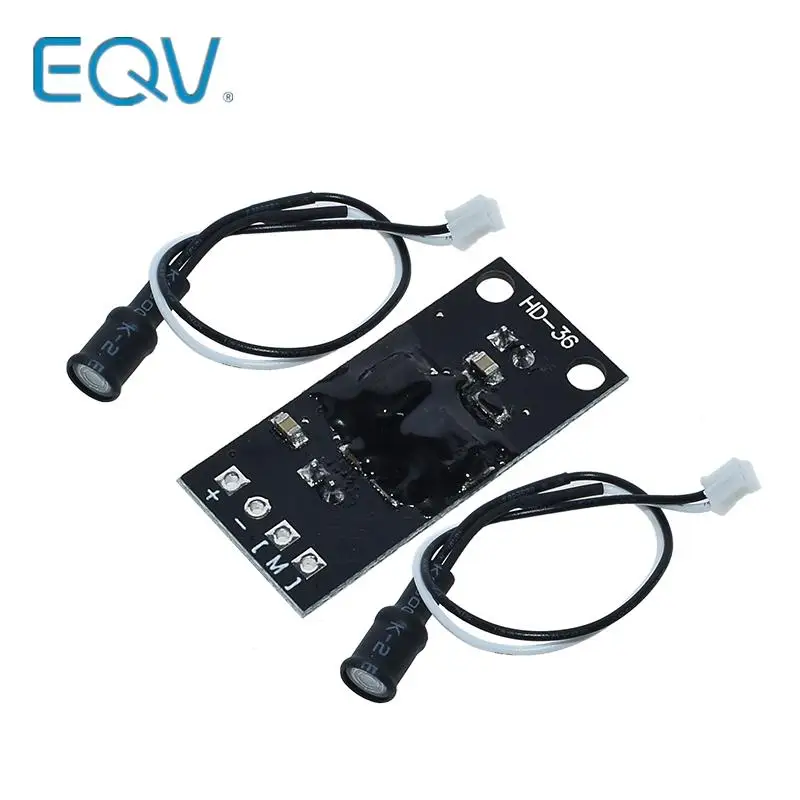

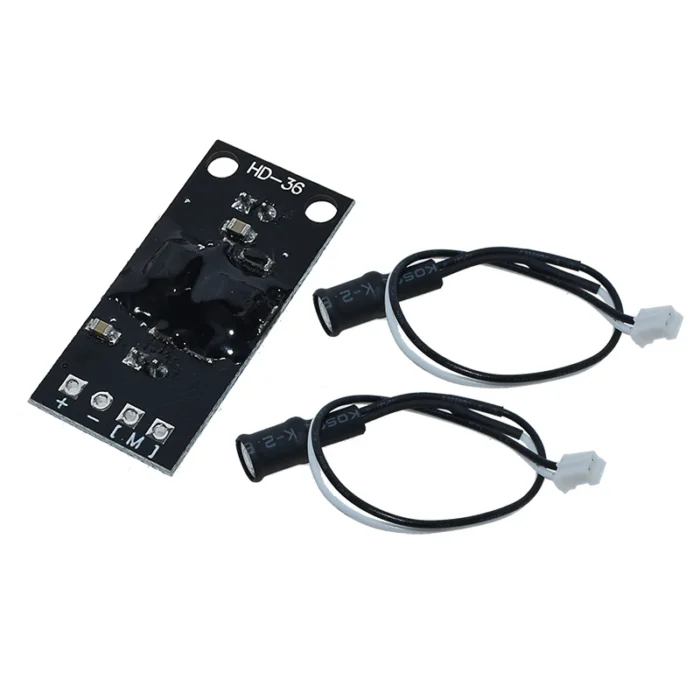

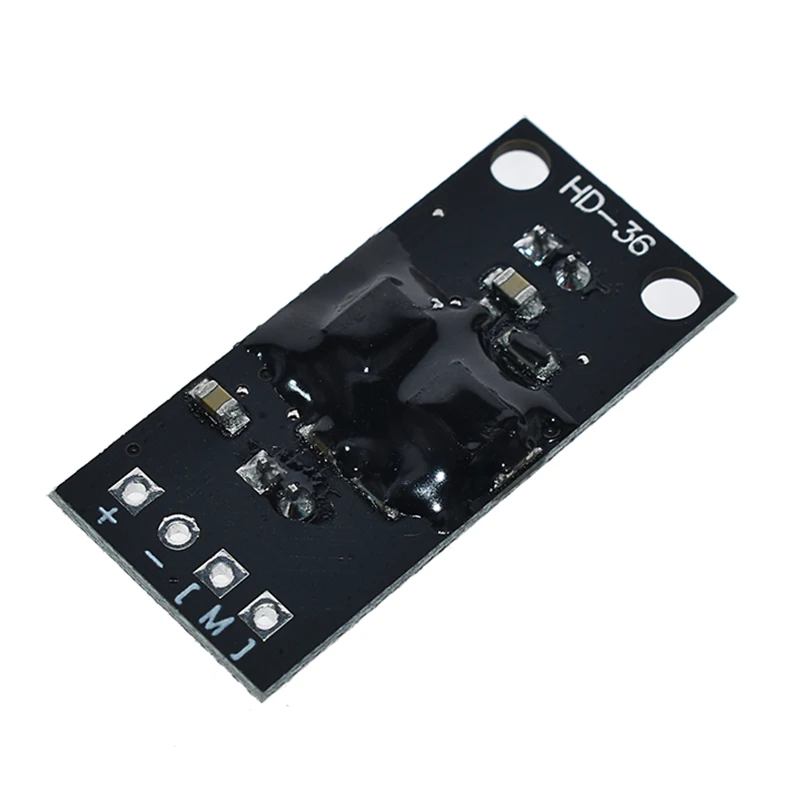

Name: Single-axis light source tracking board
Size: 35*16*1.2mm
Voltage: 5-5.5VDC
Current: <1.5A

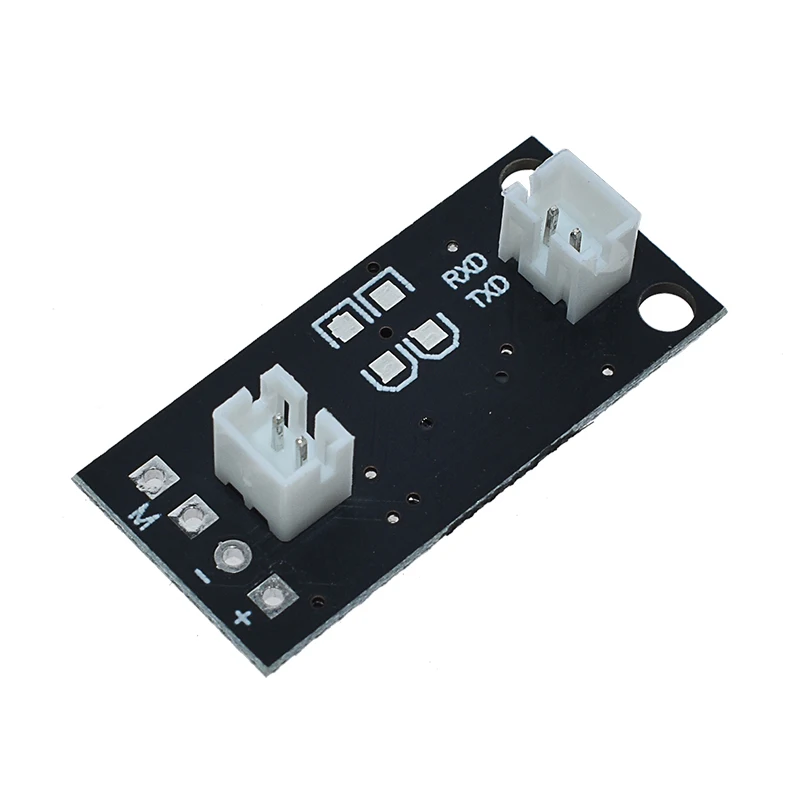

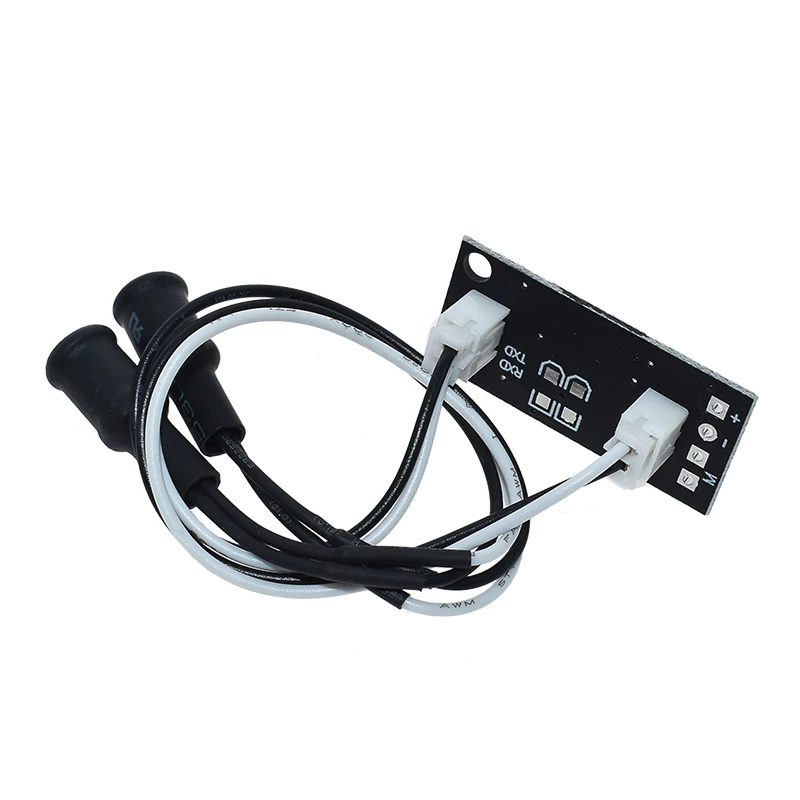

Interface: Power + – Motor M
Principle: Use an obstruction on the photoresistor. When the light strikes the obstruction to form a shadow, and the light on one side forms a difference with the other side, the motor is controlled to find the balance point, that is, the center of the light source.
Line length: 15CM
Wiring instructions
The power supply uses a 5-5.5V DC power supply with a current of less than 1.5A.
The motor uses a geared motor. The slower the speed, the better. The owner uses “JGY370 6V”. When the power supply is 5V, the load is not heavy and the speed is stable. If the motor speed is too fast, it may cause the motor to align with the center of the light source, but swings left and right, but does not shake. This circuit uses a short delay of anti-shake.
When the motor and the board are connected, the positive and negative poles are not divided. When the motor is found to rotate in the opposite direction to the light source, the motor line can be changed.
The power supply must be regulated to 5.5-5.5V and cannot be directly connected to the solar panel.
NOTE
As shown in the figure, the photosensitive probe is on the same plane, and the small solar panel seat shade is used above. When the light intensity of the left probe is greater than the right side, the motor turns left until the two probes balance the value. The size of the shade is related to the angular accuracy of the light source. It's best to cover both probes at the same time. The tracking angle accuracy is related to the probe placement position, angle, and shade size.
